Mode d’emploi · Pack
2 colonnes actives RCF EVOX J11 (7000 W cumulés, 132 dB) avec la table Yamaha MG06 en option : son homogène jusqu'à 300 personnes, prêt en 10 min
Mis à jour le 10 septembre 2026
Présentation
Le Pack RCF J11 Signature réunit deux colonnes actives RCF EVOX J11 Signature, soit 7000 W crête cumulés et 132 dB maximum par colonne, avec une petite table de mixage Yamaha MG06 (en option, si vous l'avez ajoutée à votre réservation) pour mélanger votre musique et un micro. Chaque colonne intègre son amplification, son DSP FiRPHASE et ses trois presets dans le caisson de basses : deux prises secteur, deux câbles XLR, et la salle est sonorisée sans ampli séparé ni technicien.
Mariages élégants, cocktails, soirées d'entreprise, conférences suivies d'une soirée, vernissages : jusqu'à 300 personnes en salle. Une colonne de chaque côté de la piste ou de la scène, à hauteur d'oreilles, couvre du premier rang au fond de la salle grâce à la diffusion 120° x 40°. Le preset Voice rend les discours intelligibles, le preset Club fait danser.
Composition
Chaque élément a son propre mode d’emploi si vous avez besoin d’aller plus loin.
Étape par étape
Suivez les étapes dans l’ordre et cochez « Fait » au fur et à mesure.
Une colonne de part et d'autre de la zone d'écoute (piste de danse ou scène), face avant vers le public, chacune à portée d'une prise 230 V et à 30 cm au moins des murs. Placez la table de mixage entre les deux, sur une table stable, près de vos sources.
Posez le caisson au sol, vissez le mât aluminium à fond dans l'embase du caisson, puis glissez la colonne sur le mât jusqu'en butée. Secouez légèrement : rien ne doit bouger. Reliez ensuite la colonne au caisson avec le câble Speakon fourni, fiche enfoncée puis tournée jusqu'au verrouillage aux deux extrémités.
Sur chaque caisson : fiche PowerCON dans la prise POWER IN, tournez jusqu'au clic, puis prise murale 230 V. Branchez aussi l'alimentation secteur de la Yamaha MG06. N'allumez rien encore.
Câble XLR de la sortie STEREO OUT L de la MG06 vers l'entrée INPUT de la colonne gauche, second câble XLR de STEREO OUT R vers la colonne droite, jusqu'au clic du loquet à chaque extrémité. Sans table de mixage : votre source sur l'entrée INPUT de la colonne 1, puis un câble XLR de sa sortie LINK vers l'entrée INPUT de la colonne 2.
Téléphone ou ordinateur : câble mini-jack 3,5 mm vers 2 Jack 6,35 mm sur une entrée stéréo (3/4 ou 5/6). Micro filaire : câble XLR sur le canal 1, bouton +48V sur OFF, et interrupteur MONO/STEREO de la table sur MONO pour que le micro sorte dans les deux colonnes. Récepteur Bluetooth iFi (option) : ses sorties RCA vers une entrée stéréo, avec un câble 2 RCA vers 2 Jack 6,35 mm. Boutons GAIN et LEVEL de chaque canal au minimum au départ.
Volumes des caissons à zéro et bouton STEREO (niveau général) de la table à zéro. Allumez votre source, puis la table de mixage, puis les deux colonnes (interrupteur POWER du caisson). Choisissez le même preset sur les deux caissons : Linear/Live pour commencer.
Lancez la musique, volume du téléphone à 70 à 80 %. Montez le GAIN du canal sans que son voyant PEAK ne s'allume, le LEVEL du canal vers les trois quarts, puis le bouton STEREO de la table vers les trois quarts. Enfin, montez le volume de chaque caisson jusqu'au niveau souhaité, en gardant le même réglage sur les deux. Si le son craque, baissez le caisson ou le bouton STEREO.
Volumes à zéro, éteignez les colonnes en premier, la table ensuite, la source en dernier. Débranchez (loquets XLR et PowerCON, fiches Speakon), retirez les colonnes, dévissez les mâts, rangez chaque colonne dans son sac, mâts et câbles avec, les caissons à part. Comptez le matériel et rendez-le au dépôt de Saint-Cloud (92210) au créneau convenu.
Connectique

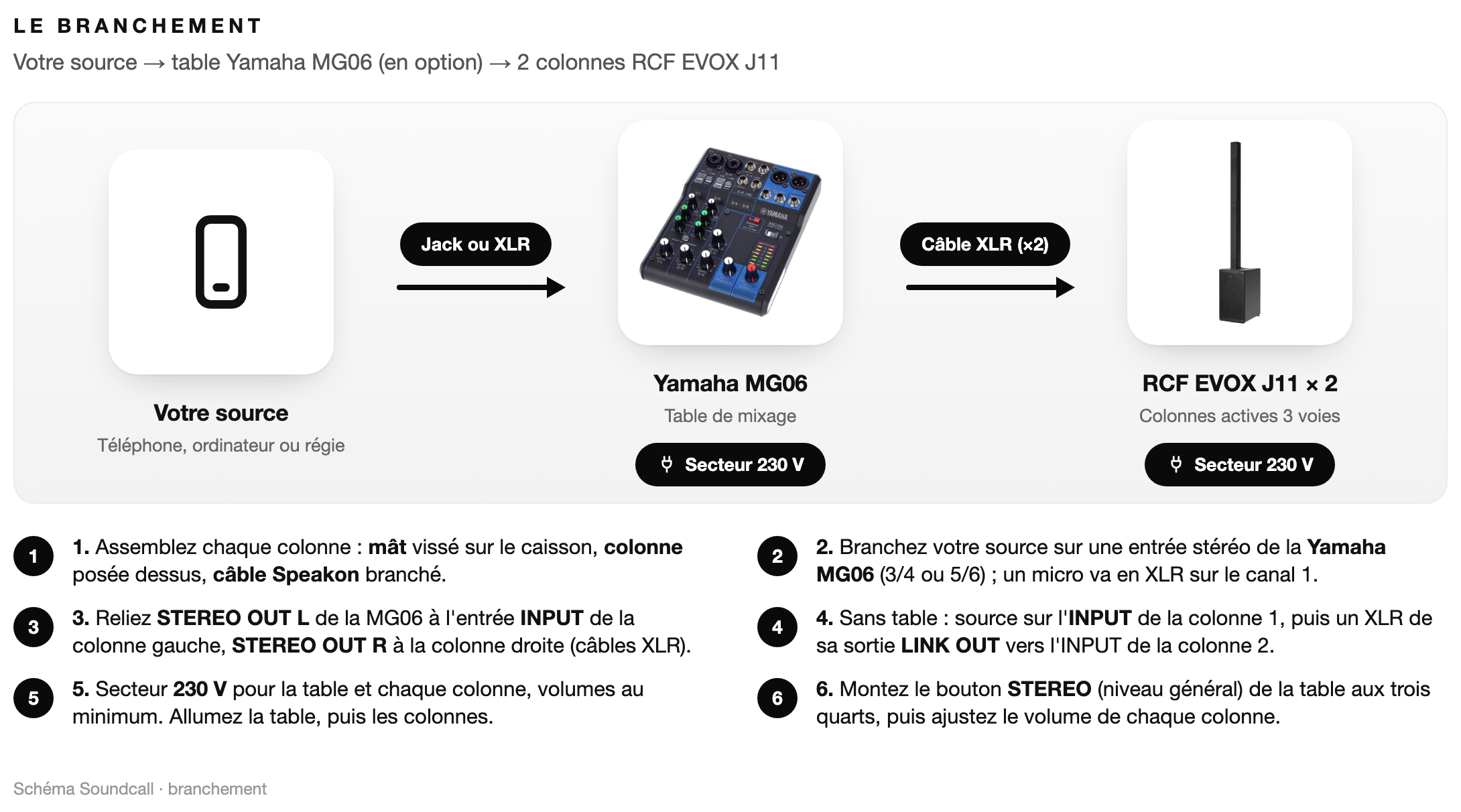

Tous les branchements possibles. Les schémas sont dans la section Schémas et images.
Le branchement principal. Un câble XLR de STEREO OUT L vers l'entrée INPUT du caisson gauche, un second de STEREO OUT R vers le caisson droit. Les colonnes sont actives : uniquement le secteur et ce câble XLR, aucun ampli. Pour une seule colonne, utilisez STEREO OUT L. Piège : ne branchez pas les deux câbles sur la même colonne.
Câble mini-jack 3,5 mm côté téléphone vers 2 Jack 6,35 mm côté table (les entrées stéréo de la MG06 sont en Jack, pas en RCA). Réglez le volume du téléphone à 70 à 80 % et dosez avec le bouton LEVEL du canal. Ce câble est fourni sans supplément si vous le précisez à la réservation.
Câble XLR sur l'entrée micro du canal 1 ou 2. Montez le GAIN doucement, sans que le voyant PEAK du canal ne s'allume, puis dosez avec le bouton LEVEL. Le bouton +48V ne sert qu'aux micros à condensateur : laissez-le sur OFF pour un micro de chant classique. Pour les discours, passez les colonnes en preset Voice. Micro non inclus dans le pack.
Les colonnes n'ont pas de Bluetooth. Avec le récepteur en option : alimentez-le en USB-C, appairez votre téléphone sur « iFi », puis reliez ses sorties RCA à une entrée stéréo de la table (3/4 ou 5/6) avec un câble 2 RCA vers 2 Jack 6,35 mm, à préciser à la réservation. Sans récepteur, le câble est obligatoire.
Branchez votre source (régie DJ en XLR, téléphone avec adaptateur) sur l'entrée INPUT de la première colonne, puis un câble XLR de sa sortie LINK vers l'entrée INPUT de la seconde. Les deux jouent le même signal ; le volume et le preset se règlent sur chaque caisson.
Insérez la fiche PowerCON dans la prise IN, tournez dans le sens horaire jusqu'au clic : elle est verrouillée et ne peut pas s'arracher. Pour la retirer, tirez le petit loquet vers l'arrière et tournez en sens inverse. La colonne haute n'a pas de prise secteur, c'est normal : elle reçoit le signal amplifié du caisson par le câble Speakon. Prévoyez une prise murale 230 V par colonne ; une multiprise de qualité convient, pas une rallonge fine surchargée.
C'est lui qui envoie le son amplifié du caisson à la colonne haute : sans lui, le caisson joue seul et la colonne reste muette. Enfoncez la fiche Speakon dans la prise du caisson prévue pour la colonne, puis tournez-la jusqu'au verrouillage ; même geste à l'autre extrémité, sur la colonne. Pour la retirer, tirez le petit loquet puis tournez en sens inverse. Colonne éteinte pendant l'opération.
La prise OUT permet de repiquer le secteur vers une autre enceinte avec un câble de liaison PowerCON dédié. Chaque colonne louée chez Soundcall est livrée avec son propre câble secteur : laissez cette prise libre.
Visuels
Touchez une image pour l’agrandir.
Réglages de départ
Des valeurs de départ sûres. Ajustez ensuite à l’oreille.
| Réglage | Valeur | Conseil |
|---|---|---|
| Bouton STEREO de la Yamaha MG06 (niveau général) | Vers les trois quarts | C'est le niveau envoyé aux colonnes. Le volume final se dose ensuite sur chaque caisson. Les voyants de niveau de la table restent dans le vert, jamais dans le rouge en continu. |
| Volume de chaque colonne (potentiomètre du caisson) | Zéro à l'allumage, puis la moitié aux trois quarts, identique sur les deux | Réglez les deux caissons au même niveau pour un son équilibré gauche/droite. Si le son se durcit ou craque, baissez ici en premier. |
| Preset DSP (Linear/Live, Club, Voice) | Linear/Live pour commencer | Trois réglages usine sélectionnables sur le caisson. Linear/Live : neutre, pour la musique d'ambiance et les groupes. Club : plus de grave et de présence pour la piste de danse. Voice : met la voix en avant pour discours, cérémonie ou conférence. Avec deux colonnes, mettez le même preset sur les deux. |
| GAIN et LEVEL de canal (MG06) | GAIN sans allumer le voyant PEAK, LEVEL aux trois quarts | Le GAIN règle l'entrée du signal, le LEVEL dose ce canal dans le mélange. Un GAIN trop haut sature avant même le niveau général. |
| Ordre d'allumage et d'extinction | Source, table, colonnes ; extinction en sens inverse | Colonnes allumées en dernier et éteintes en premier, volumes à zéro à chaque fois : aucun claquement dans les haut-parleurs. |
| Placement | Colonne à hauteur d'oreilles, caisson au sol, 30 cm des murs | La couverture 120° x 40° projette loin et large : orientez la face avant vers le public, jamais vers un mur proche. Laissez l'air circuler autour du caisson et ne posez rien dessus (nappe, veste, sac). |
Pas à pas
Vérifiez dans l’ordre, un point à la fois.
Important
Fin de location
Cochez au fur et à mesure pour rendre le matériel propre, complet et en bon état.
Questions
Non. Les colonnes sont actives : votre source peut entrer directement sur l'entrée INPUT de la colonne 1, et un câble XLR de sa sortie LINK alimente la colonne 2. La Yamaha MG06 sert à mélanger plusieurs sources, par exemple la musique et un micro pour les discours.
Non. Un câble est indispensable depuis votre téléphone ou votre ordinateur (fourni sans supplément si vous le précisez à la réservation). Pour un usage sans fil, le récepteur iFi Zen Air Blue 2 en option se branche sur la table de mixage.
Jusqu'à 300 personnes en salle : chaque colonne délivre 3500 W crête et 132 dB maximum sur une couverture de 120° x 40°. Pour un espace extérieur très ouvert, demandez-nous conseil au 06 23 65 17 78.
Trois : une par colonne (fiche PowerCON verrouillable) et une pour la table de mixage. Une multiprise de bonne qualité convient si les prises sont éloignées ; évitez les rallonges fines et surchargées.
Oui, en XLR sur le canal 1 ou 2 de la Yamaha MG06, bouton +48V sur OFF pour un micro de chant classique. Passez les colonnes en preset Voice et éloignez le micro des colonnes pour éviter le larsen. Le micro est en option dans le catalogue.
Linear/Live pour la musique d'ambiance et un rendu neutre, Club pour la piste de danse (plus de grave et de présence), Voice pour les discours et la cérémonie. Mettez le même preset sur les deux colonnes.
Non. Chaque colonne se monte sur son mât aluminium inclus, directement sur le caisson de basses. Déploiement en 2 minutes par colonne, sans pied supplémentaire.
Oui par temps sec, sous abri de préférence : les colonnes ne sont pas étanches et fonctionnent uniquement sur secteur 230 V. Prévoyez une rallonge de bonne section si la prise est éloignée, et rentrez le matériel à la moindre averse.
Oui : deux sacs (une colonne chacun), les mâts et câbles, et deux caissons de 20,6 kg tiennent dans le coffre d'un break ou d'une grande berline, sièges arrière rabattus au besoin. Soundcall ne livre pas ; un coursier commandé et payé par vos soins peut aussi transporter le pack.
Au dépôt de Saint-Cloud (92210), au créneau convenu à la réservation. Le dépôt ouvre lundi et vendredi de 10h à 13h et de 18h à 20h, du mardi au jeudi de 9h à 20h, le samedi de 10h à 13h (retours entre 10h et 11h30, retraits dès 12h si le matériel rentre le matin même), fermé le dimanche. Un retrait le samedi se rend le lundi au tarif 24h (du vendredi au lundi, forfait 48h), et un retard est facturé une journée de location complète (article 2 du contrat), prélevée sur l'empreinte bancaire. Pour prolonger, appelez le 06 23 65 17 78 avant la fin de la location.
Parcourez d'abord la section Dépannage, puis appelez le 06 23 65 17 78 : la ligne répond tous les jours de 9h à 22h et nous vous guidons à distance.
Appelez le 06 23 65 17 78 ou ouvrez l’assistant : il répond à partir de ce mode d’emploi.
